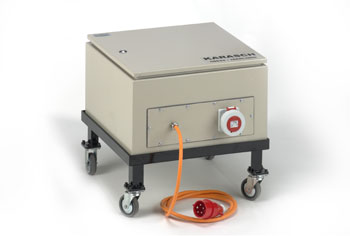

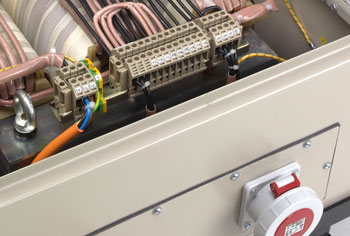

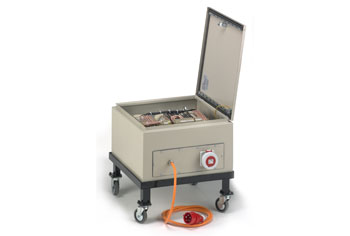

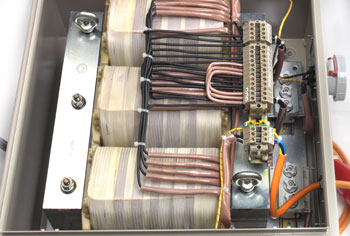

Dreiphasen Steuertransformatoren

DIN VDE 0570 DIN EN 60742 DIN EN 61558

Der Steuertransformator hat elektrisch getrennte Wicklungen nach VDE 0570 Teil 2-2, und dient zur Speisung von Hilfsstromkreisen. Steuertransformatoren weisen bei induktiver Last einen geringen Spannungsabfall auf. In elektrischen Anlagen muss gemäß der DIN VDE 0113 Teil 1 ein Steuertransformator vorgesehen werden, wenn: Maschinen und Anlagen mehr als 5 elektromagnetische Betätigungsspulen, Relais, Schütze usw. aufweisen oder Steuer- und Meldegeräte außerhalb von Steuerschränken und Maschinen angebracht sind und wenn elektronische Steuer- bez. Meldestromkreise zu speisen sind.

In der nachfolgenden Tabelle sind die erste und die zweite Kennziffer mit Benennung und Erklärung des Schutzumfanges aufgeführt.

Mit Hilfe dieser Daten können die IP Kennziffern zusammengestellt werden.

1. KZ Berührungsschutz Fremdkörperschutz 2. KZ Wasserschutz
0 - - 0 -
1 Große Körperflächen Große Fremdkörper > 50mm 1 Senkrecht tropfendes Wasser
2 Finger oder ähnliche Gegenstände Mittelgroße Fremdkörper > 12 mm 2 Schräg tropfendes Wasser bis 15°
3 Drähte, Werkzeuge o.ä.Gegenstände
bis 2,5 mm Dicke
Kleine Fremdkörper > 2,5 mm 3 Sprühwasser schräg bis 60°
4 Drähte, Werkzeuge o.ä.Gegenstände
bis 1 mm Dicke
Kornförmige Fremdkörper > 1 mm 4 Spritzwasser aus allen Richtungen
5 Staubablagerungen Vollständiger Berührungsschutz 5 Strahlwasser
6 Staubeintritt staubdicht Vollständiger Berührungsschutz 6 Überflutung
7 Eintauchen bei festgelegtem Druck und Zeit
      8 Dauerndes Untertauchen
